ICOM AH-6 Automatische Antennetuner

Automatische HF & 50 MHz antennetuner voor langdraad en 50 Ohm antennes

Geschikt voor zowel langdraadantennes als coaxiale antennes

---

De nieuwe ICOM AH-6 is een compacte en volledig automatische antennetuner. De AH-6 ondersteunt zowel langdraad-antennes als conventionele 50 Ohm antennes en vormt daarmee een veelzijdige oplossing voor vaste, portable en veldopstellingen.

Dankzij het brede afstembereik van 1,8 MHz tot 54 MHz kan de AH-6 worden gebruikt op alle HF-banden en de 6-meterband. In combinatie met een geschikte lengte langdraad maakt de tuner multiband-gebruik mogelijk zonder dat meerdere afzonderlijke antennes nodig zijn.

Minimale langdraadlengte: 3,5 tot 54MHz: 7 Meter / 1,8 tot 54MHz: 30 Meter

---

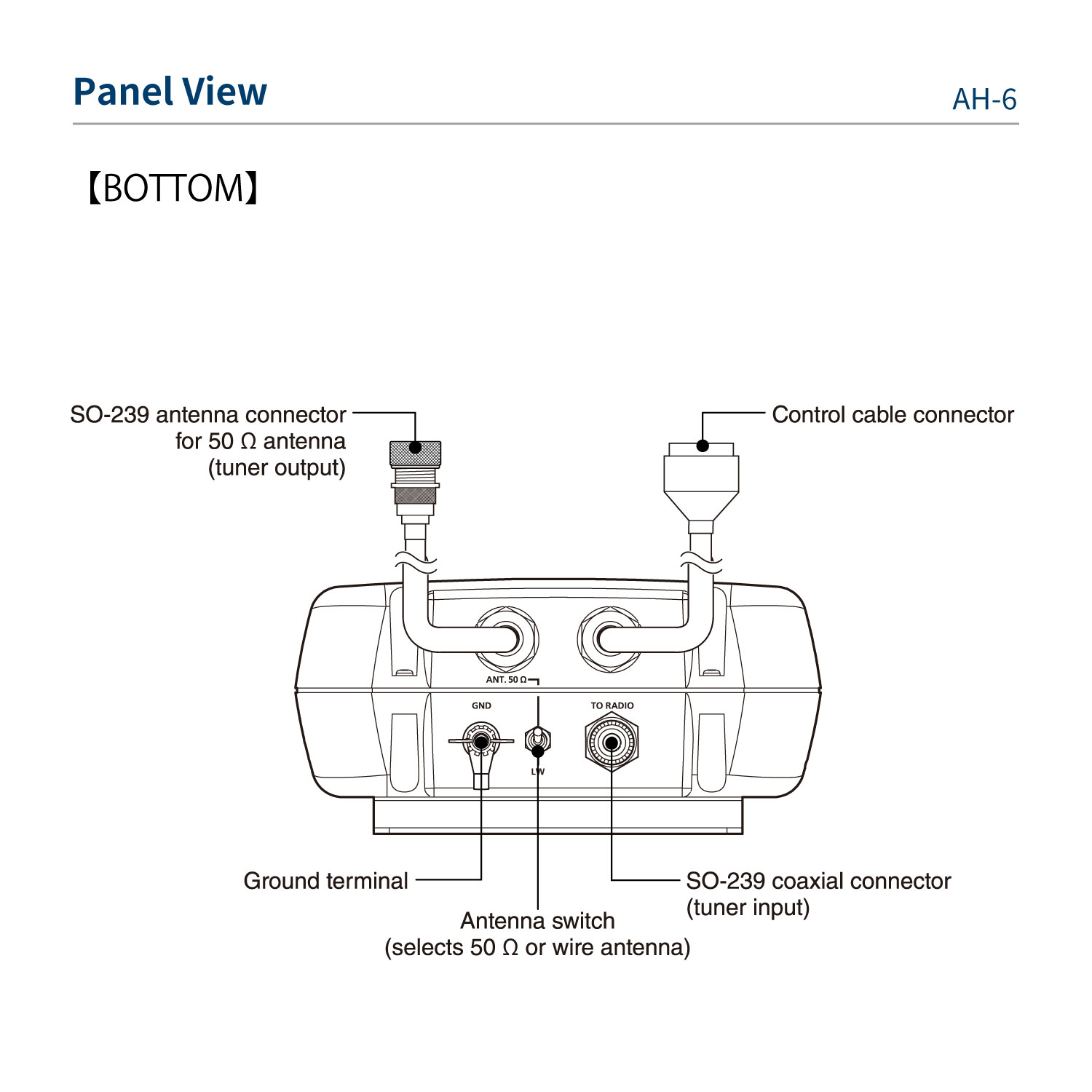

Een belangrijke verbetering ten opzichte van eerdere generaties is de aanwezigheid van een afzonderlijke SO239-aansluiting voor 50 Ohm antennes. Hierdoor kunt u eenvoudig schakelen tussen een langdraad-opstelling en bijvoorbeeld een verticale antenne of dipool.

De AH-6 stemt volledig automatisch af via de aangesloten ICOM transceiver. Veel gebruikte frequenties worden opgeslagen in het interne geheugen, waardoor opnieuw afstemmen vaak binnen één seconde gebeurt.

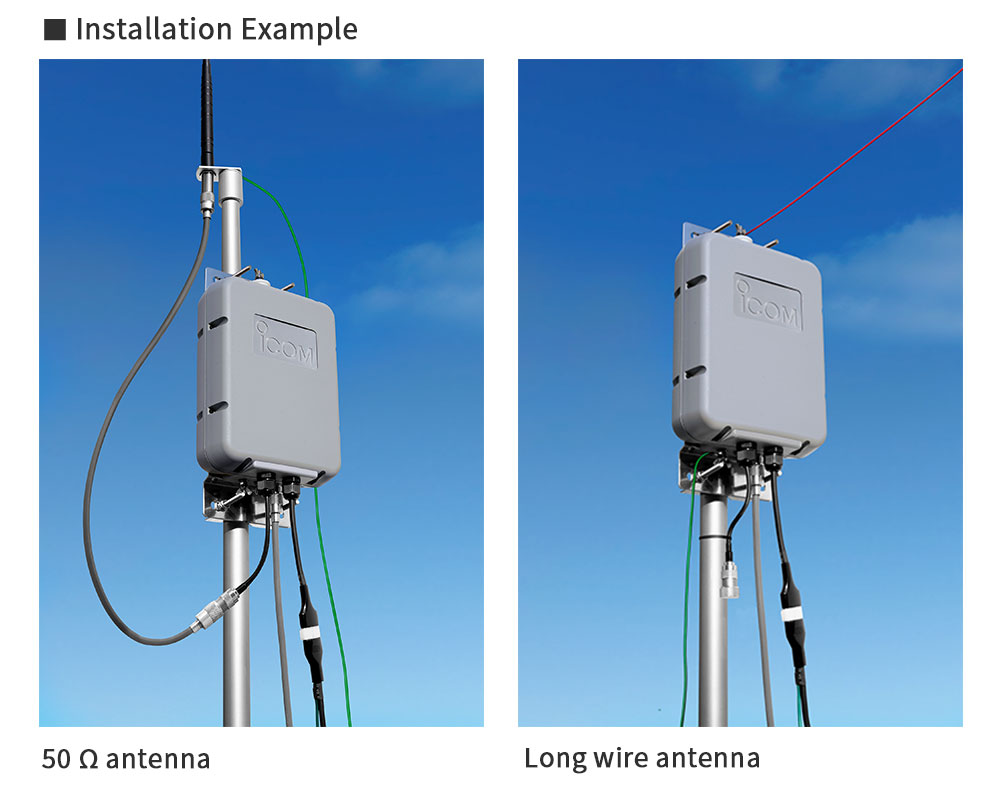

Dankzij de IP54-geclassificeerde behuizing, compacte afmetingen en het lage gewicht is de AH-6 uitstekend geschikt voor permanente buitenmontage, portable gebruik, vakanties, velddagen en noodcommunicatie-opstellingen.

Belangrijkste kenmerken:

• Nieuwe generatie automatische HF/50 MHz antennetuner
• Geschikt voor zowel longwire- als 50 Ohm antennes
• Frequentiebereik van 1,8 MHz tot 54 MHz
• Volledig automatische afstemming
• Geheugen voor 200 afsteminstellingen
• Zeer snelle afstemtijd van circa 2 tot 3 seconden
• Herafstemming vanuit geheugen in circa 1 seconde
• SO239 aansluiting voor 50 Ohm antennes
• Geschikt voor permanente buitenmontage
• IP54 stof- en spatwaterdichte constructie
• Compact en lichtgewicht ontwerp
• Ideaal voor portable, veld- en noodcommunicatie toepassingen

Specificaties:

• Frequentiebereik:
  • Longwire: 1,8 tot 54 MHz (vanaf 30 meter draad)
  • Longwire: 3,5 tot 54 MHz (vanaf 7 meter draad)
  • Coaxiale antennes: 1,8 tot 54 MHz ( 16.7 ~ 150 Ohm)
• Maximaal ingangsvermogen: 120 Watt
• Benodigd afstemvermogen: 5 tot 15 Watt
• Uitgangsimpedantie: 50 Ohm
• Voedingsspanning: 13,8 V DC via de transceiver
• Stroomverbruik: maximaal 0,6 A
• VSWR na afstemming: 2:1 of beter
• Geheugen: 200 kanalen
• Gemiddelde afstemtijd: 2 tot 3 seconden
• Maximale afstemtijd: 15 seconden
• Bedrijfstemperatuur: -10°C tot +60°C
• Beschermingsklasse: IP54

Afmetingen & gewicht:

• Afmetingen: 172 × 230 × 71 mm
• Gewicht: circa 1,25 kg

Compatibele transceivers:

De AH-6 is onder andere geschikt voor gebruik met:

• IC-7760 (100 Watt max)
• IC-7610
• IC-7300MK2
• IC-7300
• IC-718
• IC-7100

Meegeleverde accessoires

De ICOM AH-6 wordt compleet geleverd met:

• U-beugels voor mastmontage
• Zeskantbouten (M6 × 50)
• U-bolt montageplaten
• Kabelbinder
• Zelftappende schroeven (Ø6 × 30 mm)
• Grote vlakke sluitringen (M6)
• Weerbestendige beschermkap
• Rubber vulkaniserende isolatietape
• Besturingskabel van circa 10 meter
  (zonder aarddraden)

De Icom AH-6 is de ideale keuze voor radiozendamateurs die op zoek zijn naar een compacte, moderne en veelzijdige automatische antennetuner. Dankzij de ondersteuning voor zowel longwire- als 50 Ohm antennes biedt de AH-6 maximale flexibiliteit binnen één compacte behuizing.
